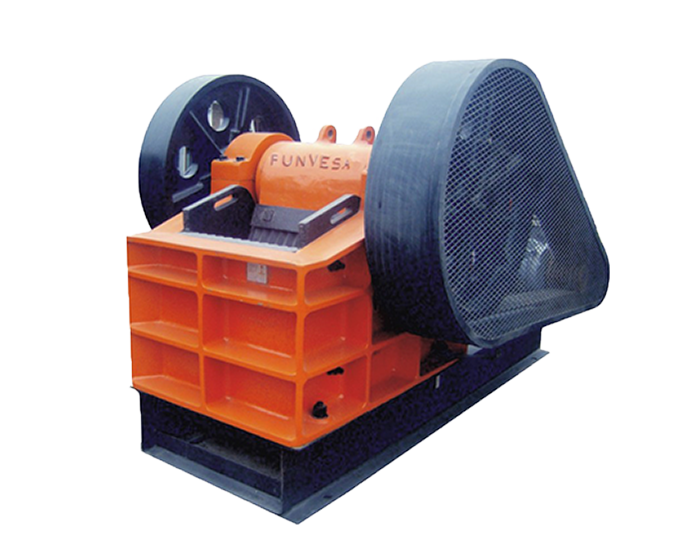

Chancadora de Quijadas

Tritumosac chancadora de quijadas

La mejor solución para trituración de agregados y minerales, las chancadoras FUNVESA son fuertes, resistentes, de fácil operación y mantenimiento.

Tritumosac tiene el respaldo de Funvesa

Ventajas de una chancadora de quijada Tritumosac

Confiabilidad

Sus componentes fabricados en aleaciones anti-desgaste prolongan la
vida de la máquina. La base o cuerpo es de una sólida pieza fundida y sus mandíbulas de extrema durabilidad conforman un elemento de extraordinaria resistencia y confiabilidad.

Versatibilidad

Fácil regulación del setting para la obtención del producto deseado. Las cuñas permiten un rápido montaje y desmontaje de las mandíbulas reversibles para maximizar su rendimiento. Sistema de regulación del portamuela para optimizar el uso de las muelas. Sistema de absorción de vibración.

Respaldo

“Servicio de Asesoría y Apoyo Técnico” personalizado para sus proyectos de molienda y chancado. Supervisión en el montaje y puesta en marcha. Reposición inmediata gracias a un amplio stock de repuestos. Fundición propia permite la inmediata fabricación de repuestos y componentes adicionales.

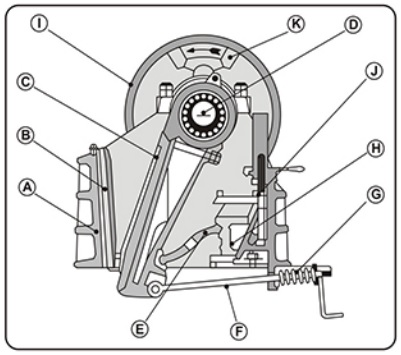

tritumosac chancadora de quijadas esquema
A Cuerpo Rígido de Acero Fundido
B Quijada Fija
C Quijada Móvil
D Eje excéntrico montado sobre Rodamientos de Rodillos
E Puente o Togle
F Varilla de Tensión
G Resorte
H Block de Ajuste
I Volantes Fundidas
J Tuerca de Regulación para el Tamaño del chancado
K Contrapeso de la Volante

    Especificaciones técnicas – Chancadora de quijadas

    Especificaciones Técnicas
    Tamaño Motor HP Capacidad en metros cúbicos por hora RPM Kg.
    1/4″ 1/2″ 3/4″ 1″ 1 1/2″ 2″ 3″ 5″ 8″ 10″ del eje
    3″ x 4″ 2.5 0.04 0.08 0.2 0.5 320 165
    5″ x 6″ 5 0.17 0.33 0.59 0.88 1.5 2.3 4.7 300 350
    8″ x 10″ 12 0.34 0.63 1.2 2.3 4 4.7 7.6 300 1500
    10″ x 16″ 25 2 3.5 4.7 7.6 10.6 20.5 300 3000
    10″ x 24″ 40 7 10.6 16.4 24.7 35 50 275 5000
    15″ x 24″ 50 15 24 35 50 70 88 250 6000
    20″ x 36″ 70 77 110 141 176 250 12000

    Consideraciones técnicas

    • Factor de 2.4 Tn/M3, para el producto menor a 1/2” y 1.7 Tn / M3 para el mayor.
    • Producción promedio, de acuerdo a dureza del material a triunfar.
    • El proceso de chancado debe realizarse con una reducción máxima de 3:1
