Molino de bolas y barras

Tritumosac molino de bolas y barras

Características de un molino de bolas y barras Tritumosac

  • Factor de 2.4 Tn/M3, para el producto menor a 1/2” y 1.7 Tn / M3 para el mayor.
  • Casco fabricado con plancha de Acero ASTM A-31 electro soldado.
  • Tapa, cabezales y muñones de acero fundido normalizados.
  • Chumaceras principales autolineables
  • Precisión gracias a la alineación de la catalina y piñón de acero con dientes fresados
  • Forros de molino (tapa – casco) en acero al cromo molibdeno o acero manganeso
  • Transmisión por poleas y fajas en .V, reducción de velocidad por contraeje.
  • Sistema de accionamiento mediante motor eléctrico.

Tritumosac tiene el respaldo de Funvesa

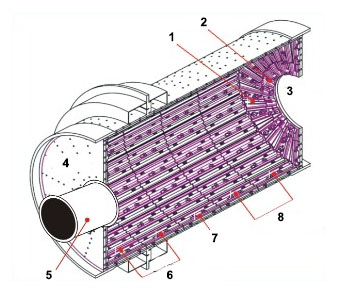

tritumosac molino de bolas y barras esquema
1 Forro exterior
2 Forro interior
3 Tapa de descarga
4 Tapa de alimentación
5 Trunnion
6 Forro lateral /Tapa de alimentación
7 Forro central
8 Forro lateral / Tapa de descarga

    Especificaciones técnicas – Molino de bolas y barras

    Dimensión diámetro por longitud Capacidad Ton/Hora RPM Motor trifásico
    60 Hz 1200 RPM HP    		 Peso blindajes (Kg.) Carga (Kg.) Peso Molino completo (Kg.) sin carga de bolas
    2″ a malla 35 1″ a malla 48 1/2″ a malla 65 1/2″ a malla 100 1/4″ a malla 200 Bolas Barras Bolas Barras
    3″ x 2″ 0-6 0.4 0.3 0.2 — 33 12 1000 750 3320
    3″ x 4″ 1.1 0.8 0-7 0.5 0.2 33 18 1400 1550 4400
    3″ x 6″ 1.9 1.3 1.2 0.7 0.3 33 28 24 1700 2360 2497 4900
    3″ x 9″ 2.1 1.9 1.8 1.1 0.5 33 28 28 1900 3730 3860 5800
    4″ x 3″ 1.7 1.4 1.2 0.9 0.5 28 24 2000 1950 6842
    4″ x 4″ 2.2 1.8 1.6 1.1 0.6 28 28 2100 2625 7540
    4″ x 6″ 3.1 2.7 2.5 1.5 0.7 28 23 48 2400 4130 4450 9300
    4″ x 8″ 3.9 3.6 3.4 2.1 0.9 28 23 60 2900 5580 6085 10800
    5″ x 4″ 3.9 3.3 3 1.8 1 26 60 3100 4180 10200
    5″ x 5″ 4.7 4.1 3.7 2.3 1.2 26 70 3600 5310 11850
    5″ x 8″ 7.1 6.5 6.2 3.7 1.6 26 20 90 5200 8760 9500 16200
    5″ x 10″ 46 8.2 20 75 13000
    6″ x 4″ 7.2 6.2 5.8 3.4 1.6 22 90 4400 5950 19000
    6″ x 6″ 10.1 9.4 8.7 5.2 2.5 22 150 6000 9280 21975
    6″ x 8″ 23.8 11.5 10.8 6.3 3.1 22 18 160 7500 1362 24970
    6″ x 10″ 28 12.2 18 200 20000
    7″ x 8″ 23 200 10200 14545 38182
    7″ x 12″ 40 21 15 300 33500 52727
    8″ x 8″ 20 300 14100 21364 54692
    8″ x 10″ 21 375 26364 67000
    8″ x 12″ 66 29 13 230 45000
    9″ x 8″ 19 375 27273 67500

    Consideraciones técnicas

    • Producción y carga de bolas promedio. Varía en función a las operaciones y el material.
